접지 원리와 필요성 그리고 접지바

접지란,



회로와 땅의 전위를 동일하게 유지함으로써 이상 전압의 발생으로부터



기기를 보호하고 인체에 대한 위험을 방지하는 것.



회로와 땅을 도체로 연결하는것으로 정의를 내릴수 있다







접지의 목적



            1) 여러 종류의 전기 , 전자 , 통신설비 기기를 대지와 전기적으로 접속하도록 하여

                전기가 대지로 흐르는 지락사고 발생시 전위 상승으로 인한 장해를 없앤다



            2) 접지는 위험전압으로 상승된 전위를 낮춰 인체 감전위험을 줄이고

                차단기 등 각종 보호장치의 동작을 활실히 할수 있도록한다

            3) 계통접지 , 기기접지 , 피뢰용 접지등 안전을 위한 보호용 접지와 노이즈 방지 접지,

               전위기준용 접지 등 기능용 접지로 나뉜다.

               보호용 접지는 대전류, 저주파 영역이고

               기능용 접지는 소전류 , 고주파 영역의 특성을 갖는다

            4) 이들 목적이 다른 접지가 각각의 역할을 충분히 발휘하고 서로 양호한 보완관계를 유지하는

               것이 접지기술이다









접지저항



접지전극은 대지의 토양과 접촉하는데 토양은 흙입자, 물,  공기로 이루워져 있으며

전기전 극은 금속으로 된 전극과 토양이 전기적으로 접속하고 있는 것이다.

여기에서는 반드시 전기적 저항이 존재하게 되어 있는데 이를 접지저항이라 한다.

접지저항값은 전기안전의 표준이 되어 법규, 기준 등에 명시되어 있으며

전기, 전자. 통신설비의 접지공사시 소요접지저항값에 적합하여야 한다.

동일한 형상의 접지전극을 각기 다른 대지에 매설한 경우에 이들 접지

      저항값이 서로 다르게 나타나는 것이 일반적인데

이는 접지저항에 영향을 주는 인자가 다르기 때문이다.





종별 접지공사



1종 접지





2종접지





3종접지





특별3종접지





가정에서의 흔히 볼수있는 접지로는 콘센트가 있다











자동제어 혹은 배선용 접지는



접지바 부스바 어스바 등으로 불리며

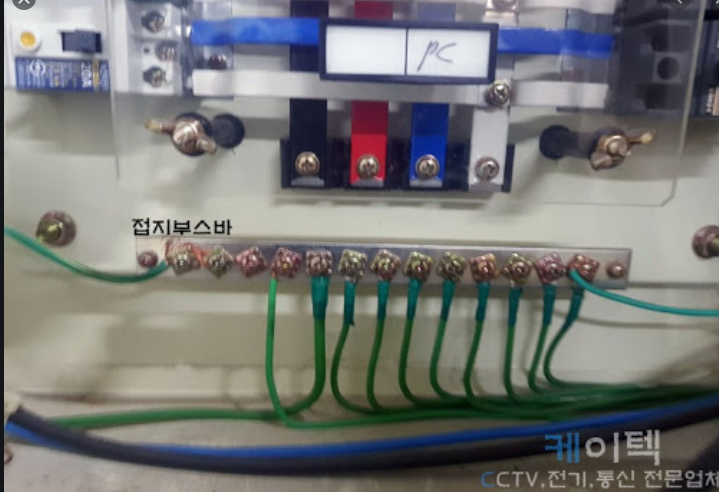

밑에 사진과 같이 판넬에 들어가는 기기에따라



더많거나 적은 부스바를 사용한다















위에 사진은 실제 판넬에 접지바를 사용해 접지를 한사진인데,



접지는 항상!! 어딜가든 국내든 해외든 녹색 을 사용한다.(옐로우그린색)



국제규격에 명시되어있어 어딜가도 아 이선은 접지구나 라고 알수 있다.



사진에 보는거와 같이 발코튜브라는 진녹색 튜브를 껴서 접지바에 물리는게 정석이다





그리고, 제어쪽 일하면 PE와 IE접지 가 있는데



PE는 기기보호 감전보호용 접지로 콘솔이나 판넬에 바로 취부하면 되고

IE는 쉴드선 접지로 판넬에서 절연시켜야 한다.

BARRIR접지는 IS접지라고도 하며 , 따로 또 절연시켜 접지를 잡아야한다.
